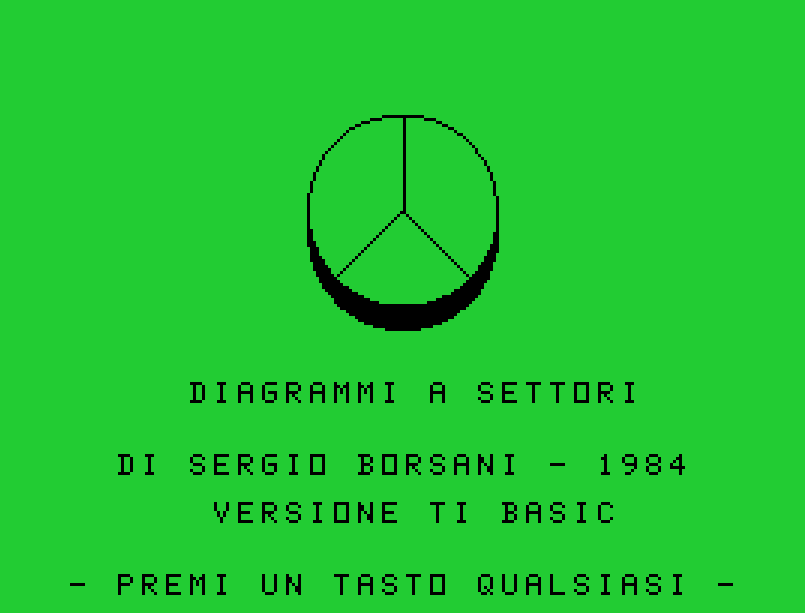

Diagrammi a Settori Circolari - (by Sergio Borsani)

Il Texas Instruments TI-99/4A ha rappresentato una piattaforma sorprendentemente versatile, sia per gioco che per didattica. Sergio Borsani (anche autore di alcuni libri) è senza dubbio uno degli sviluppatori che più si è concentrato su software didattici e scolastici. Nel 1985, ha creato questo software dedicato alla rappresentazione grafica dei dati sotto forma di diagrammi a settori circolari, i cosiddetti “grafici a torta” in alta risoluzione e in TI-BASIC!.
Pubblicato sulla rivista italiana TI99Newsoft.

Accanto ai più comuni grafici a barre, i diagrammi a torta sono tra le rappresentazioni visive più diffuse in ambito divulgativo. Dai risultati elettorali alle quote di mercato, questa forma grafica è particolarmente efficace per evidenziare le proporzioni percentuali tra diverse categorie. La logica matematica è semplice: l’intero cerchio rappresenta il 100%, e ogni settore ha un’ampiezza proporzionale alla percentuale del dato che rappresenta. Basterà quindi moltiplicare la percentuale per 3.6 per ottenere l’angolo corrispondente.

Se la matematica è lineare, la sua traduzione in codice per il TI-99/4A è tutt’altro che banale. Il programma, scritto in TI BASIC, sfrutta la grafica ad alta risoluzione ottenuta tramite caratteri programmabili. Questo consente di disegnare il grafico in una finestra di 8x8 caratteri, equivalenti a 64x64 pixel. Una scelta obbligata: estendere la risoluzione avrebbe compromesso l’uso dei caratteri testuali.

Un’altra limitazione riguarda i colori. Sebbene il TI-99/4A supporti 16 colori, ogni carattere può visualizzarne solo due (foreground e background). Questo rende impossibile distinguere più di due settori convergenti nello stesso carattere. Il programma opta quindi per una rappresentazione monocromatica, ma precisa.

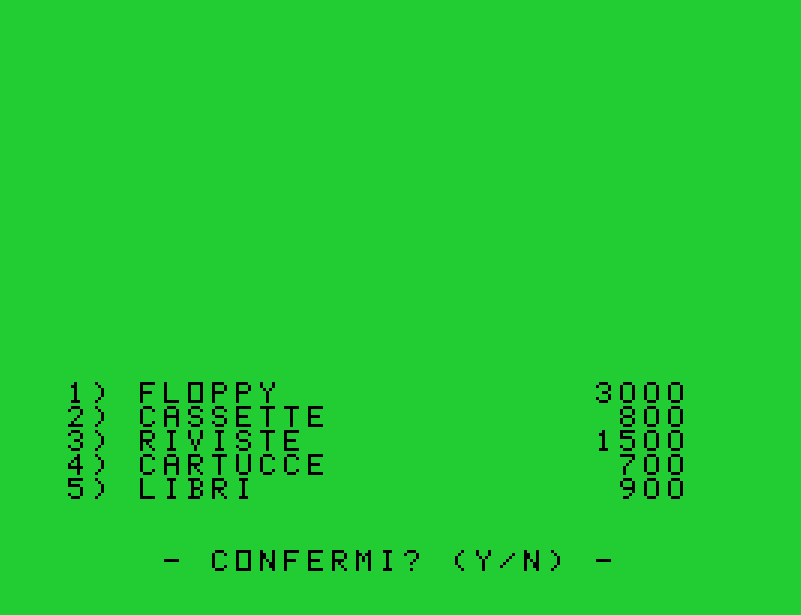

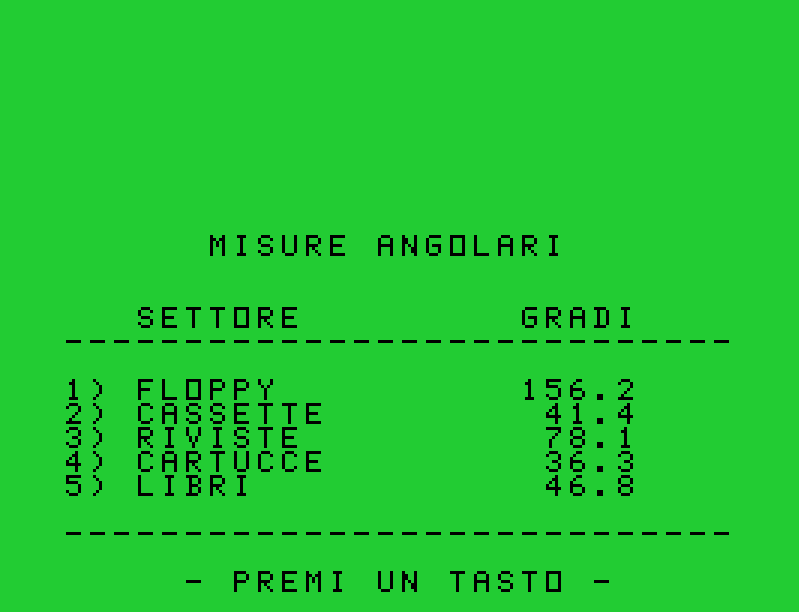

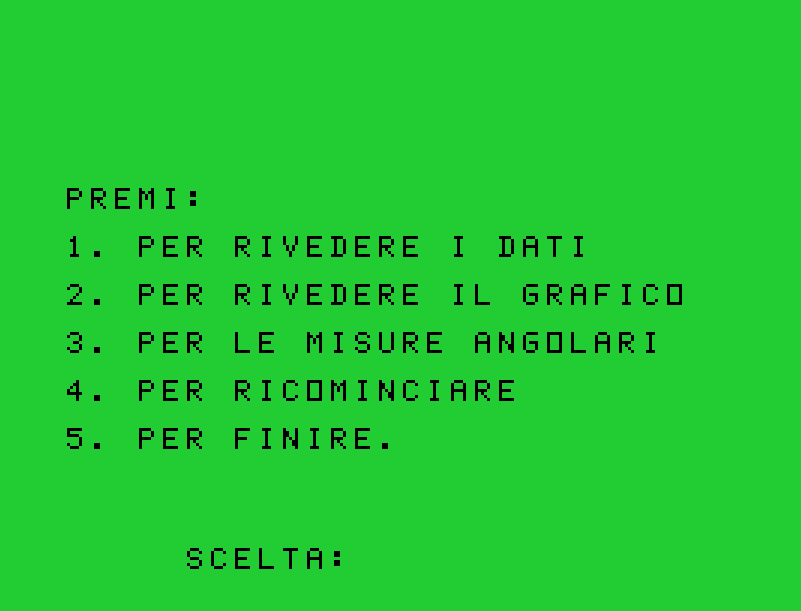

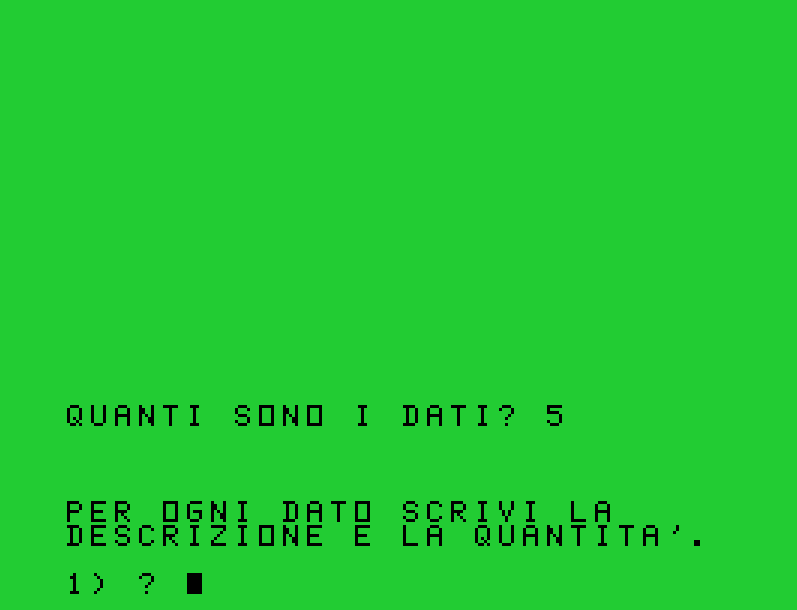

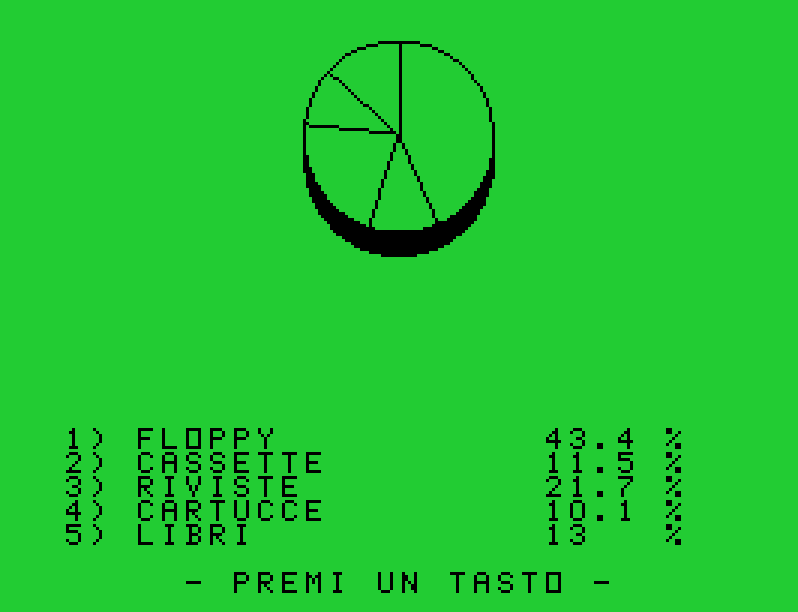

Il programma calcola le percentuali, le tabula e genera il diagramma a torta. Se si dovesse commettere un errore di inserimento questo si potrà correggere nel menu contestuale relativo. Dopo la conferma, si accederà a un menu che permette di visualizzare la tabella, il grafico o una sezione con gli angoli in gradi decimali di ciascun settore, utile per chi volesse riprodurre il diagramma manualmente con riga e compasso.

Per chi volesse approfondire, tutte le istruzioni complete potranno essere trovate nelle pagine della rivista linkata di seguito.

Presente nella sezione download, trovate il file .ZIP sia della versione Extended BASIC per Floppy Disk e Cassetta.

Questo software è stato pubblicato nella rivista Italiana TI99Newsoft

TI99NewSoft numero 8 - Aprile 1985

Codice	Newsoft_N8B1
Dettagli	Manuale Digitale
Lingua	Italian	Anno	1985
Tipo	Graphic Software
Categoria	Software
Livello rarità	C (Common Everyone has it; most people have several duplicates)
Costruttore	Sergio Borsani
Commenti	Il presente gioco era stato pubblicato sulla rivista italiana TI99NewSoft
Formato	Cassette Tape / Floppy Disk
Linguaggio sviluppo	BASIC
Sviluppatore	Sergio Borsani
Distributore o Editore	Newsoft snc
Sistema	TI-99/4 - TI-99/4A
Voto UTENTI	(n/d)	VOTO TI99IUC	(0.00)
Valutazione
Valore acquisto	0.00	Valore odierno	0.00
Galleria aste	n/d
Note
Sfoglia on-line
Download	(Ita)-(GraphStatistic)-(Diagrammi a Settori Circolari)-(1985)-(B)-(by Sergio Borsani)-(from TI99NewSoft).zip (72.35 KBytes)
Siti approfondimento	n/d
Articoli correlati	Diagrammi a Strisce - (by Sergio Borsani) Adattamento ad un Polinomio - (by Sergio Borsani) Imparate il Basic con il Texas TI-99/4A Star-Corps Getaway
